5800系列万兆环网配置指南

发布日期:2014-06-21浏览次数:1654关键字:

第一步:修改IP地址:暂时先不插交换机互联的万兆线,修改每一台交换机的IP地址

注:(默认地址均为:192.168.255.1、默认账户/密码:admin/admin)。

【系统设置-IP配置】中,配置“IP地址”选项,然后点击“保存”即可。

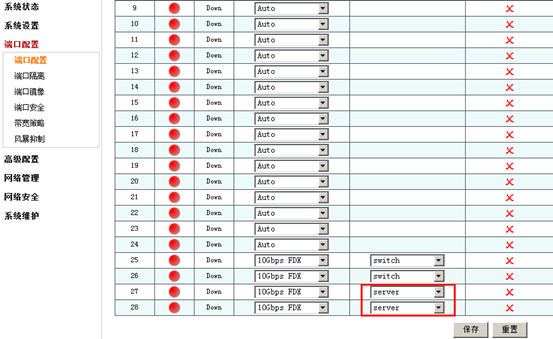

第二步:【基本设置-端口配置】中,将与服务器对接的交换机的那个万兆端口,从默认的“switch”模式改为“server”模式。如下图所示:

第三步:软件版本:V4.0.8版本以上(注:包含V4.0.8),星能5852GM默认是4950端口,星能5828GM默认是2526端口,出厂均配置交换机跟交换机之间的环网连接(切记别接错)。

注:(星能5852GM默认5152端口,星能5828GM默认2728端口,则是连接服务器)

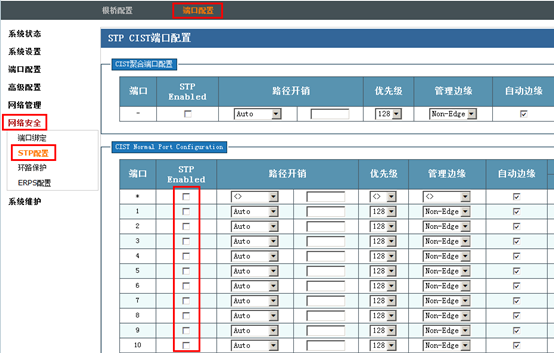

第四步;如发现无盘客户机获取DHCP慢,则关闭所有端口的STP。 如下图所示:

注:(打勾是打开的,不打勾是关闭的)

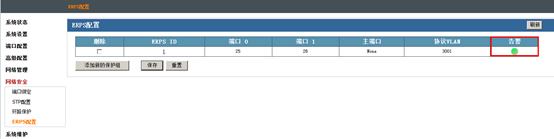

第五步;配置好后接上万兆线,绿色灯亮时则组环网成功,如红色灯亮时则失败。

注(失败时请检查对接的万兆线或配置是否正确,如果正确,请将交换机恢复默认配置即可。)

如下图所示:

备注:

简易恢复出厂配置方式:

1、交换机面板左下角处“RESET”键,短按一下该键则重启交换机;长按6秒以上则恢复出厂配置。

2、网线短接交换机9号和16号端口,接好后重启交换机,等待30秒左右,拔掉短接线,恢复出厂配置操作完成(光口交换机此处采用光钎即可)。

3、【系统维护-恢复出厂配置】中,点击“是”确认恢复出厂设置即可。
