5900系列环网配置指南

问题类别:常规问题(交换机基础常识、网络排故常识)    浏览:1516

第一步:【二层配置-环网保护配置】中,点击“新建”环网保护。



如下图所示:

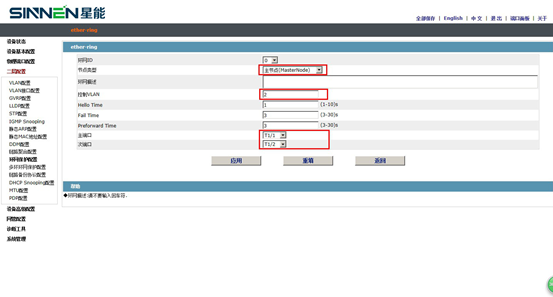

第二步:【主节点】配置

        配置【节点类型】注:同一环里把接路由器的交换机设置为【主节点】

        配置【控制VLAN注:同一环里把控制VLAN设置为即可。

        配置【主/次端口】注:T1/1为输入,T1/2为发出。



如下图所示:

第三步:【传输节点】配置

        配置【节点类型】注:同一环里除一台设置为【主节点】外,其他的交换机设置

                              为【传输节点】

        配置【控制VLAN注:同一环里把控制VLAN设置为即可。

        配置【1/2端口】注:T1/1为输入,T1/2为发出。

如下图所示:

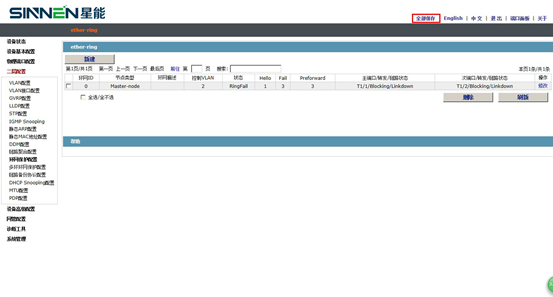

第四步:配置好之后选择【应用】 然后 点击右上角【全部保存】

如下图所示:

注意:一,配置环网时,先修改好每一台交换机的IP地址。

      二,配置环网时,暂时先不插交换机互联的万兆线。
